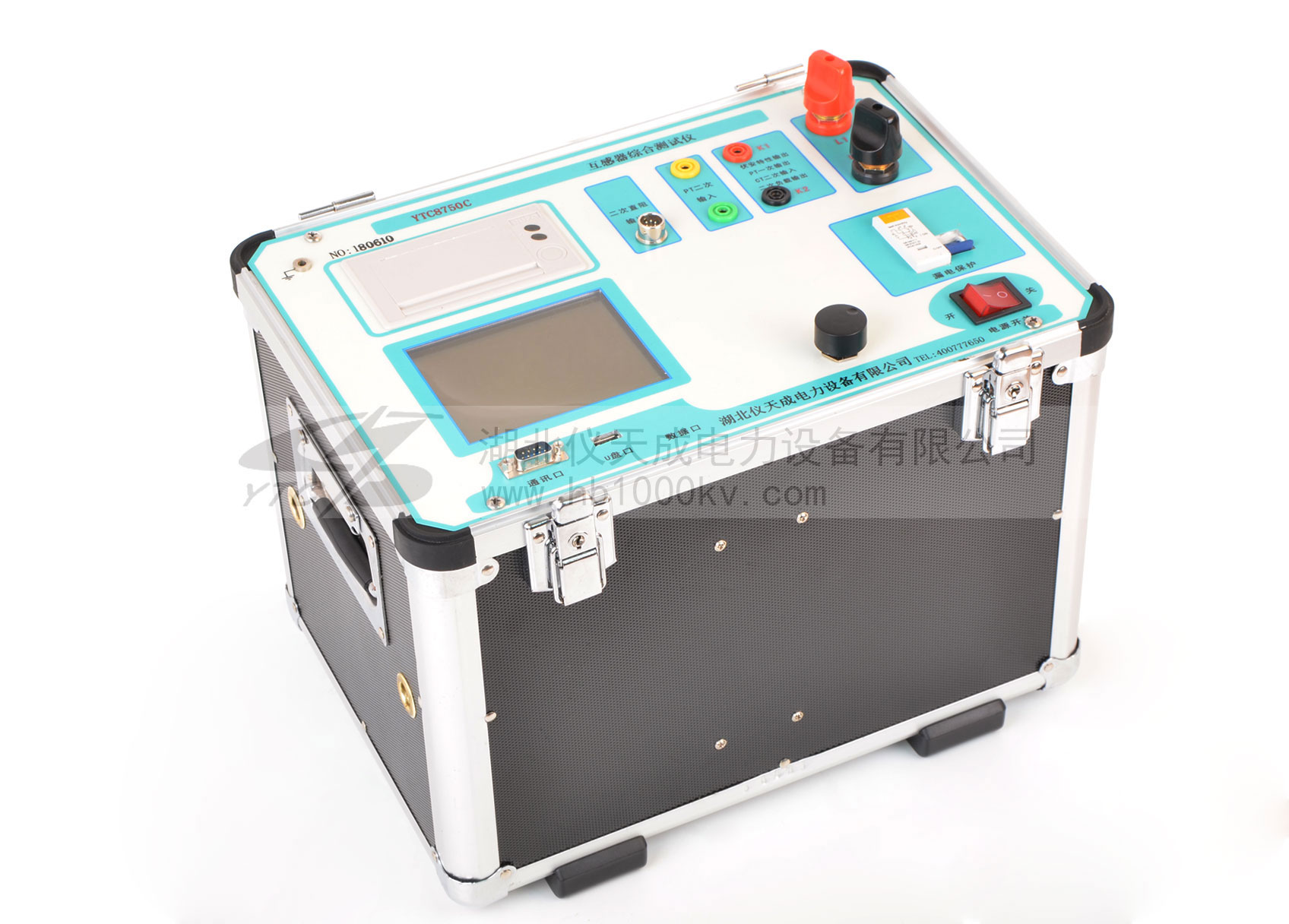

YTC8750C互感器綜合測試儀

YTC8750C互感器綜合測試儀實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。

產品別稱：互感器綜合測試儀、伏安特性綜合測試儀、伏安特性變比極性綜合測試儀、伏安特性綜合測試儀、互感器伏安特性測試儀。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC8750C互感器綜合測試儀僅需進行簡單的數字設定，設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。操作簡單方便，提高工作效率，是一種性?xún)r(jià)比較高的高科技產品。
互感器綜合測試儀可測試CT/PT的：“伏安特性”，“5％、10％誤差曲線”，“變比、極性”，“角差、比差”，“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”，退磁功能。
內設功能狀態說明，無需說明書，極易操作、掌握。

產品特征：
1，輸出電壓高、容量大：伏安特性試驗,220V單機輸出電壓高達1000V.變比測試：電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠有效模擬互感器的真實狀態，符合相關檢修規定。調壓分辨率最小可以達到0.15V。
2，屏幕全漢化圖形界面、旋轉鼠標操作:測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。操作采用我公司研發的光電旋轉鼠標進行。取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。
3，附加功能強大:帶有大容量存儲器，可存儲2000組測試數據，數據掉電不會丟失；
4，具有完善的數據查詢、瀏覽、打印、清空等功能。
5，拐點自動計算功能，試驗數據篩選打印功能。
6，背光軟件調整功能；自帶日期/時間功能。
7，帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
8，帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。
9，單機一體化，重量輕，僅重20Kg，方便攜帶，便于流動試驗。

注：可根據客戶要求增減測試功能定制

技術參數 TECHNICAL PARAMETERS

	輸入電壓	輸出電壓	輸出電流	功率	測量精度
CT伏安輸出	220V	0—1000V	20A	3KVA	< 0.5%
PT伏安輸出	220V	0—330V		3KVA	< 0.5%
CT變比輸出	220V	0-8V	0—600A	―――	< 0.5%
PT變比輸出	220V	0—1000V	―――	―――	< 0.5%
CT 變比測量	比值顯示：999.9K:5/1				< 0.5%
PT 變比測量	比值顯示：999.9K:100、150、100/3、100/√3				< 0.5%
直阻測量	測量阻值：0-20Ω				< 0.5%
角差	最小顯示：0.01分精度：±5分
比差	最小顯示：0.01%精度：<0.5%
二次通流	電流：0-200A 時間：5分鐘
二次耐壓	電壓：0-1000V 時間：5分鐘
工作溫度	-10～55℃
工作電壓	AC220V（±20％）50HZ
測試儀主機體積	350×240×270
主機重量	20Kg
