產品簡介 PRODUCT INTRODUCTION

YTC6220E網絡基站定相核相儀，簡稱網絡基站定相核相儀，是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器產品的功能，用戶可以根據實際需要選購?fù)瑫r(shí)帶電流測試功能的鉤式探測器。

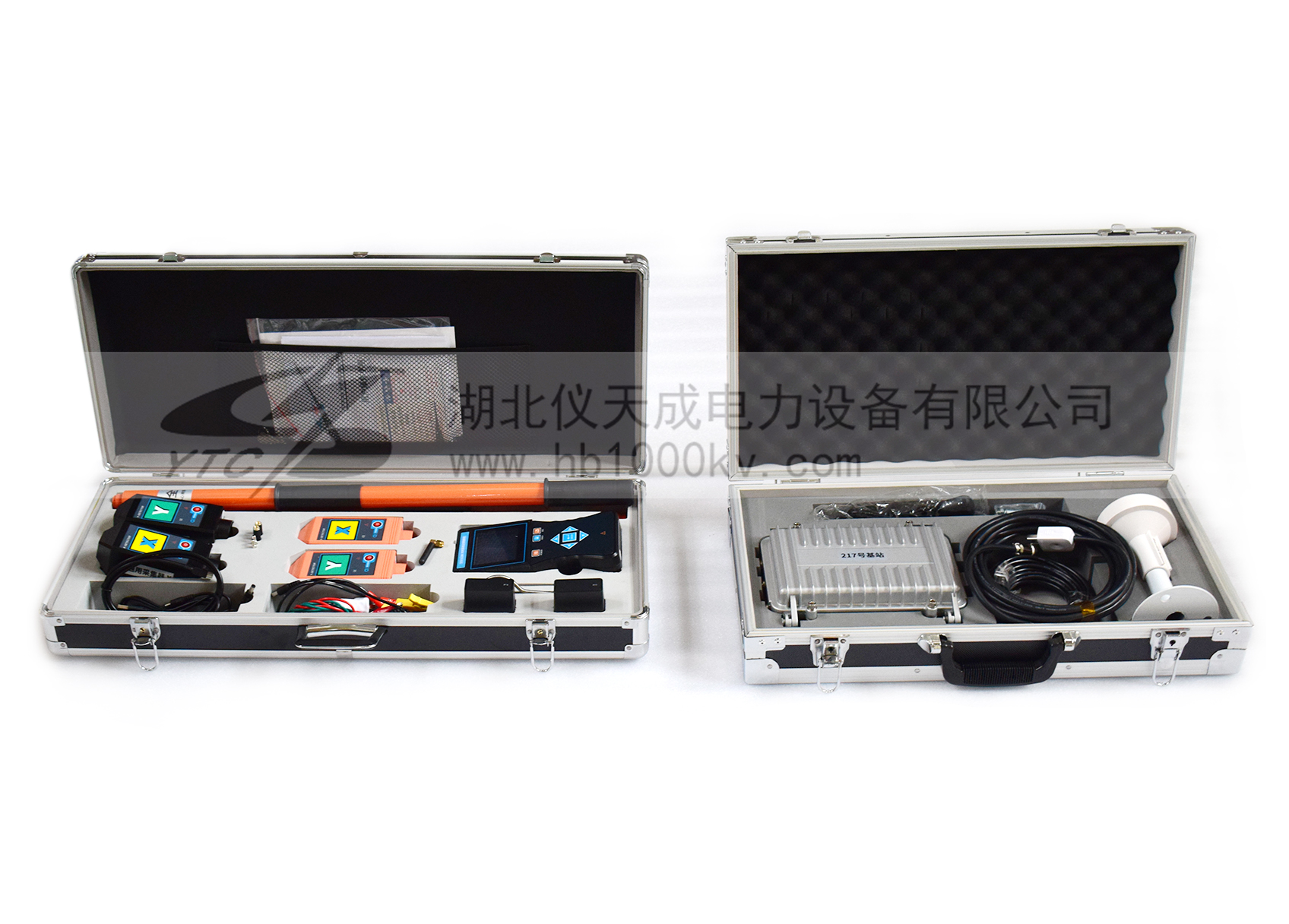

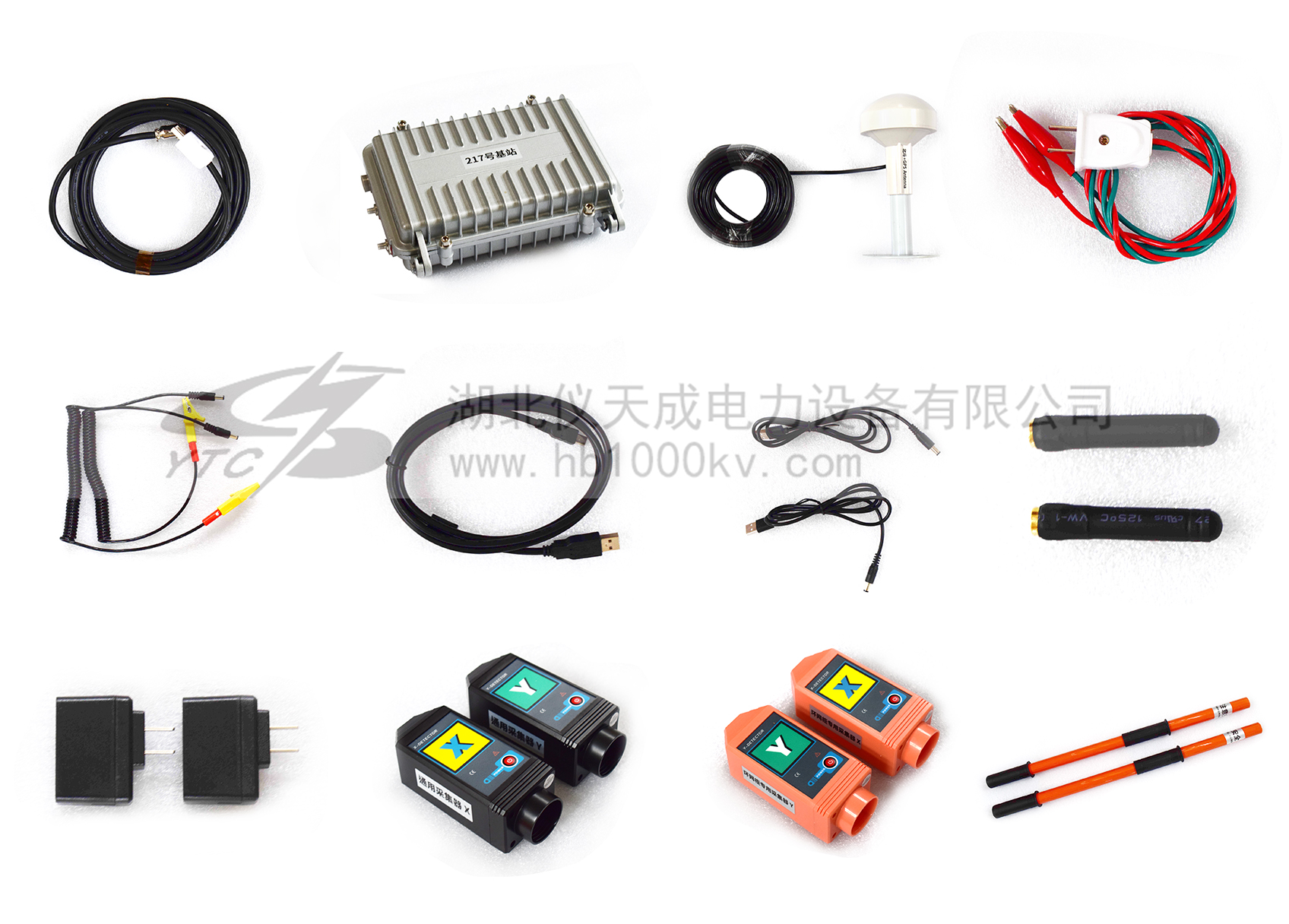

本產品整套系統及設備由全球衛星定位系統、基站群、服務器群、2G/3G/4G通訊網絡、315MHz/433MHz無線通訊模塊、手持接收器、探測器(采集終端)、GPS天線、4G天線、4G卡、伸縮絕緣桿等組成。
全球衛星定位系統：基站、手持接收器都內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時及定位，確保測試精準。

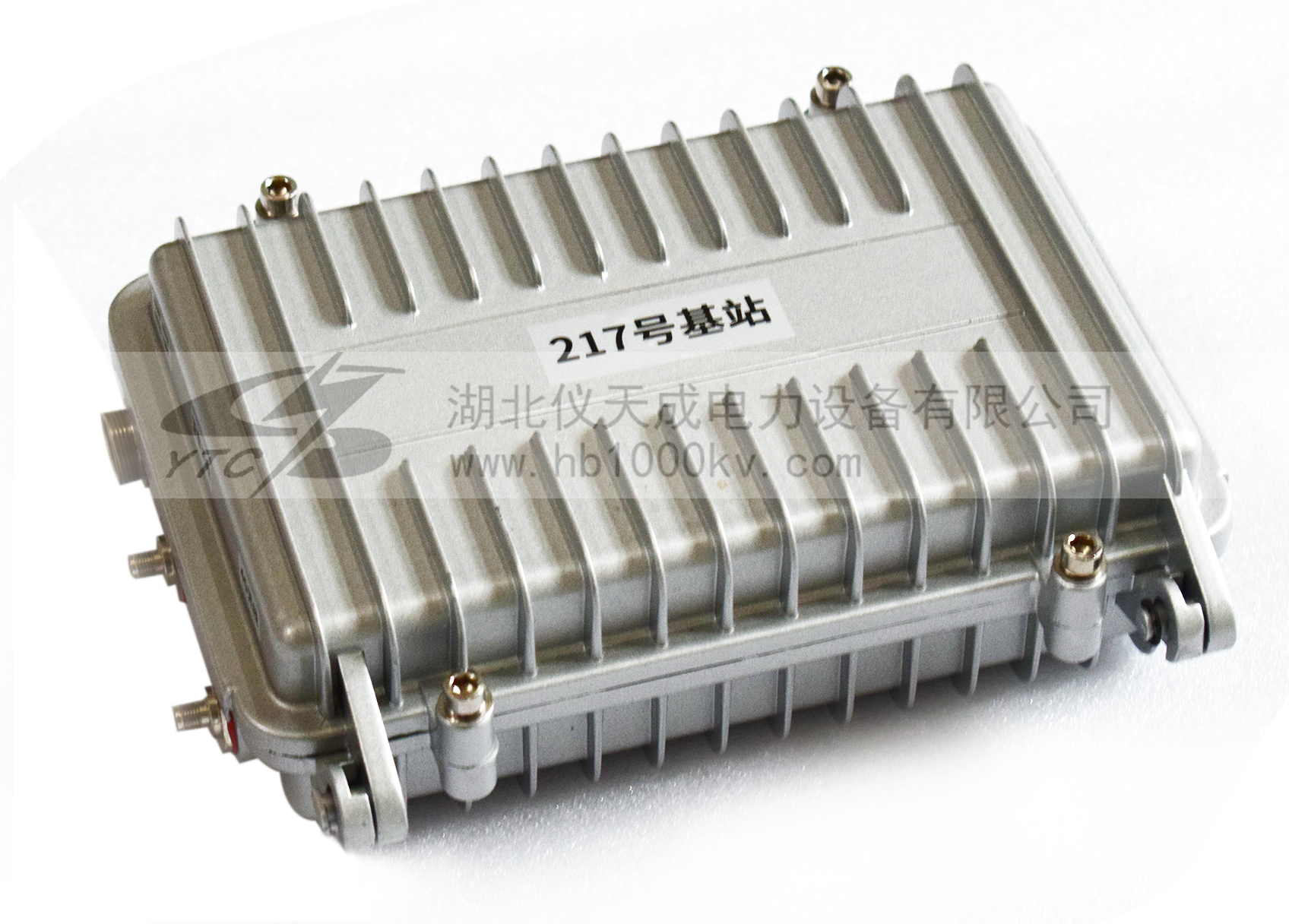

基站群：基站群由多個基站組成，本系統設計可以兼容255個基站。基站采用全鑄鋁外殼，防水設計，安裝于10kV變壓器二次輸出端。其內置GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊，作為參考標準源，基站將采集到的相位、頻率等信號通過互聯網傳送給服務器，基站檢測到的數據作為比對標準源，采集器檢測到的數據與基站源數據對比。

服務器群：多個服務器組成服務器群，服務器可以分別接收基站、手持接收器、采集器傳來的數據。服務器先將采集器的數據與基站的數據進行分析對比，得出相位差等參數，再將分析結果發送給各手持接收器，手持接收器使用人員就能實時接收任一采集器所檢測到的相位信息，可以準確識別標準A相、B相、C相，包括地下室沒有任何通訊信號的場所定相核相，并統一色標工作。

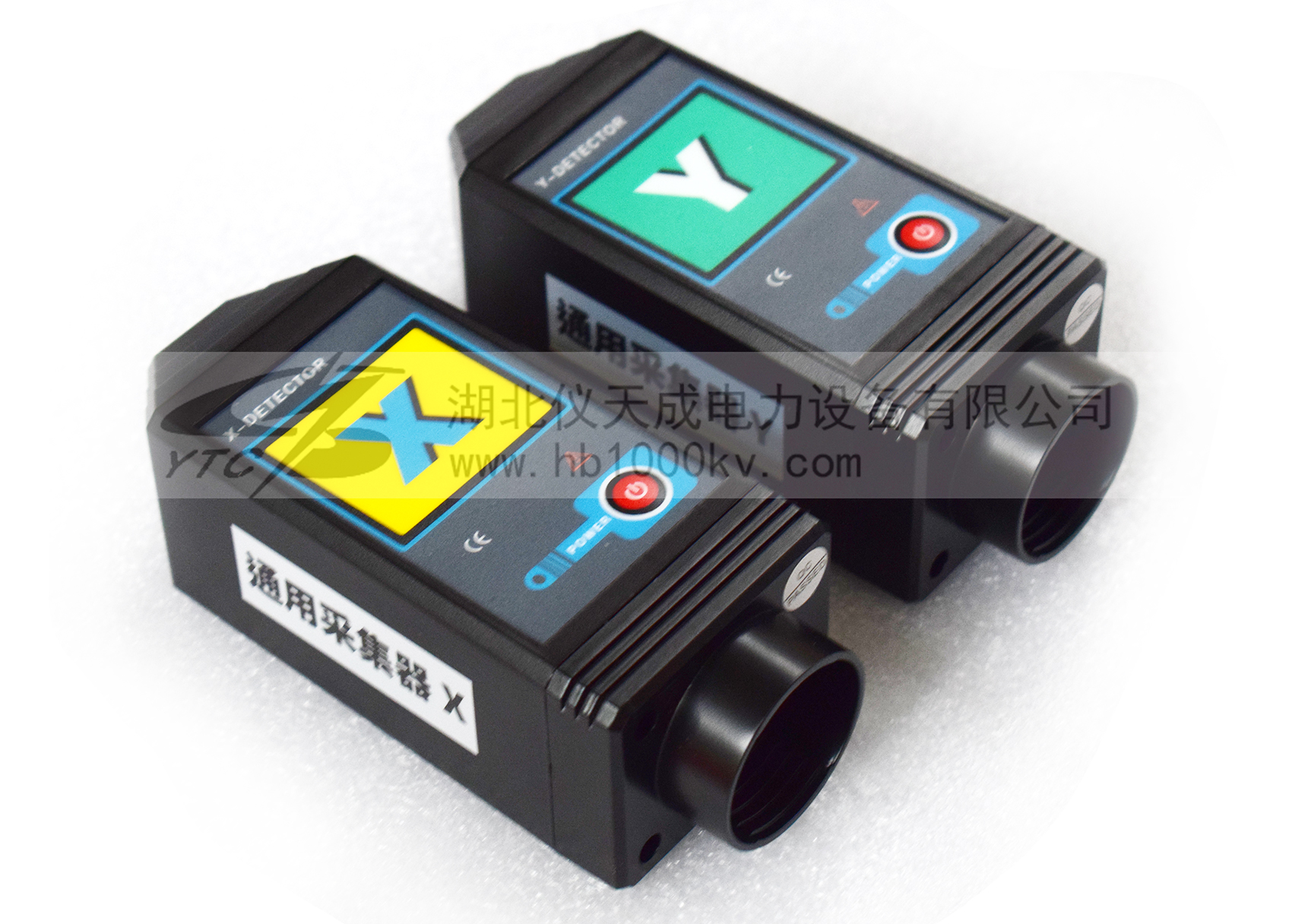

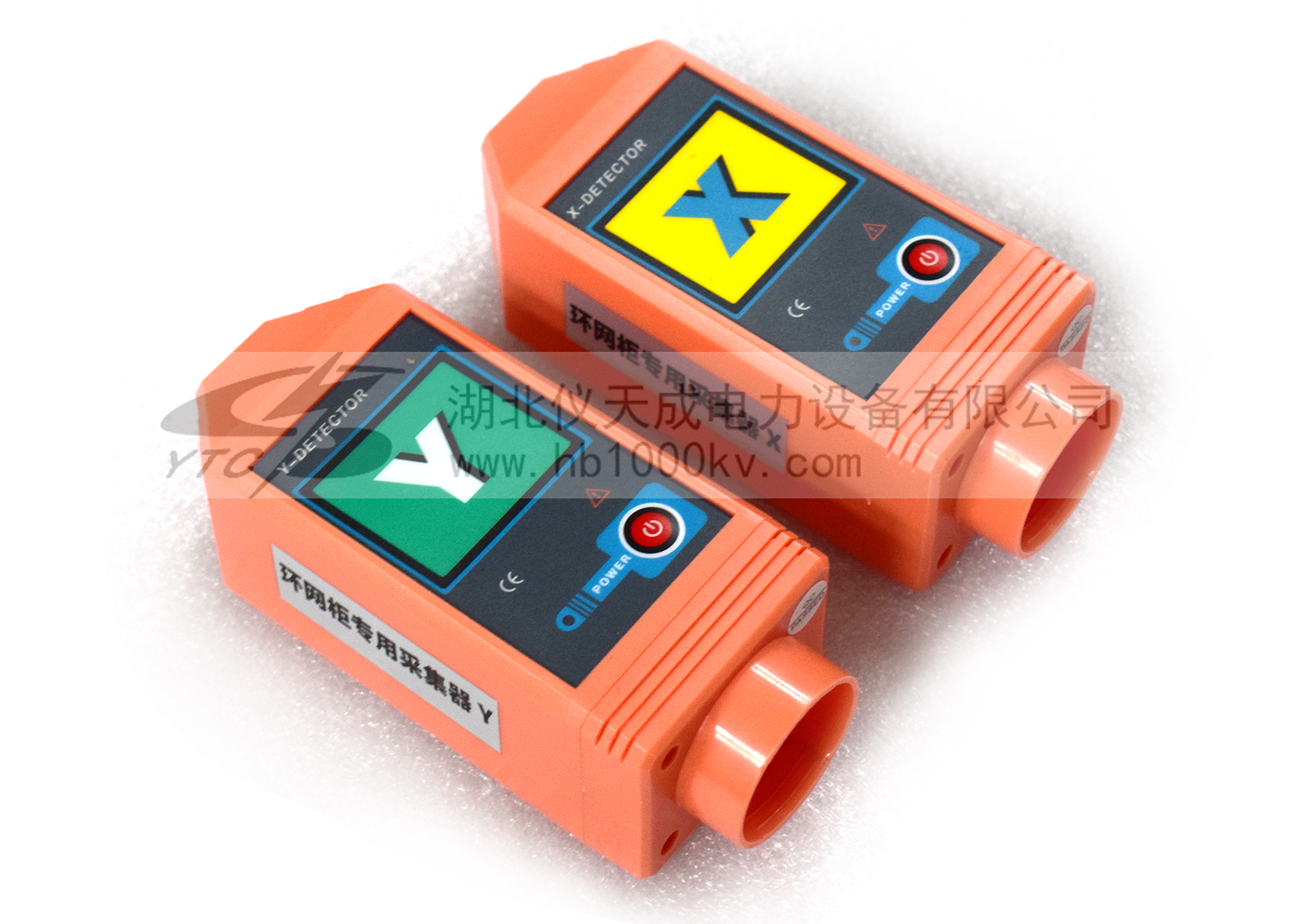

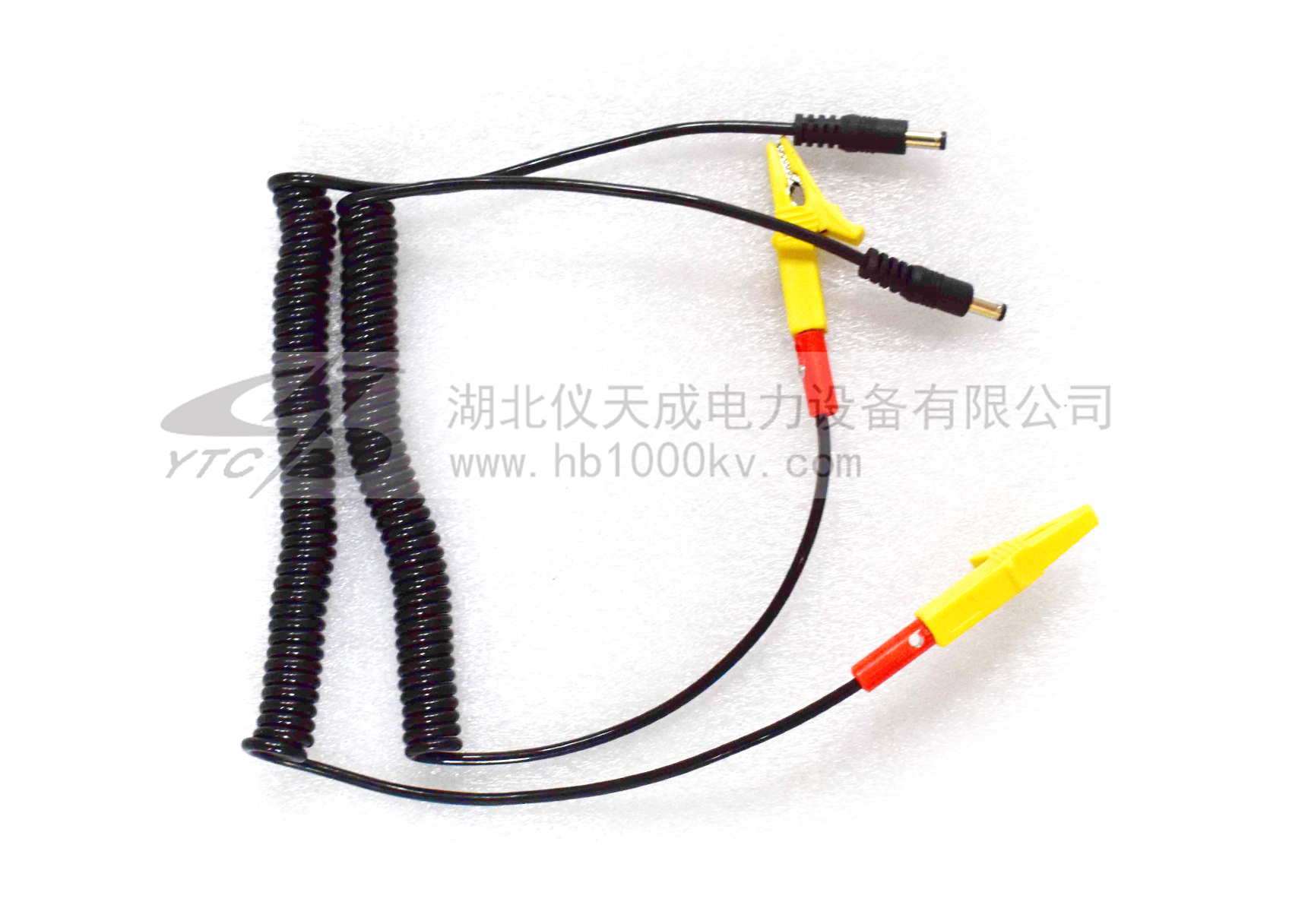

探測器：分核相、電流不同功能的探測器，探測器都內置有GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊，其中電流探測器一體化鉤式設計，內置多層柔性線圈。315MHz/433MHz無線通訊模塊便于手持接收器近距離抄表使用；GPS模塊、4G模塊與服務器通訊并傳輸數據；多層柔性線圈用于采集電流及電流波形、頻率、相位等信號。

柔性線圈（測電流功能選配）：即Rogowski Coil(洛氏線圈)，采用多層羅氏線圈技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，多層，無磁滯效應，幾乎為零的相位誤差，相位誤差越低，高壓核相就更加準確；柔性線圈無磁飽和現象，線性度極高，能滿足測試大電流。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。采用多層柔性線圈的目的一是提高檢測漏電流的分辨率，可以達到10mA，同時解決測試大電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流并還原其波形。

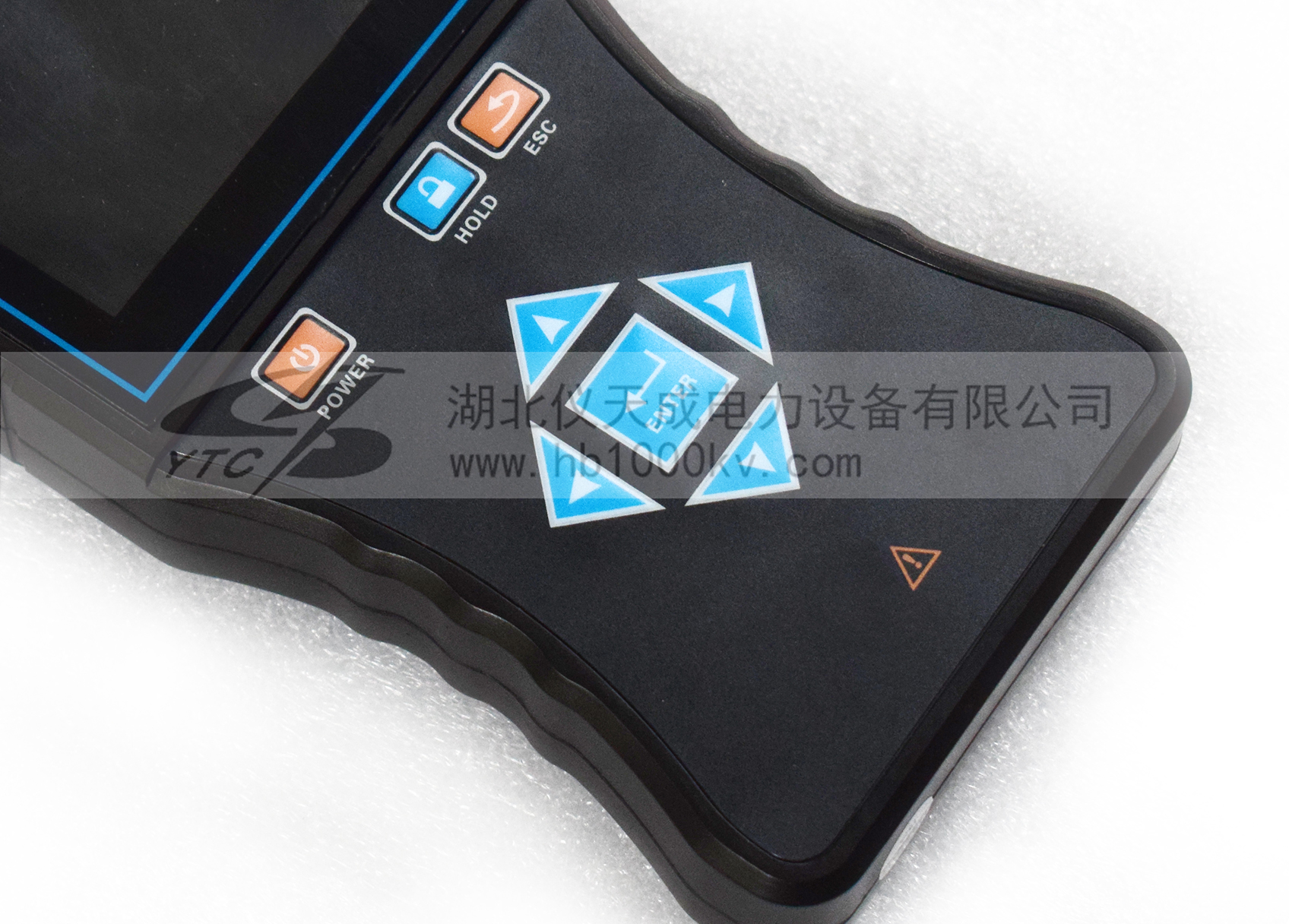

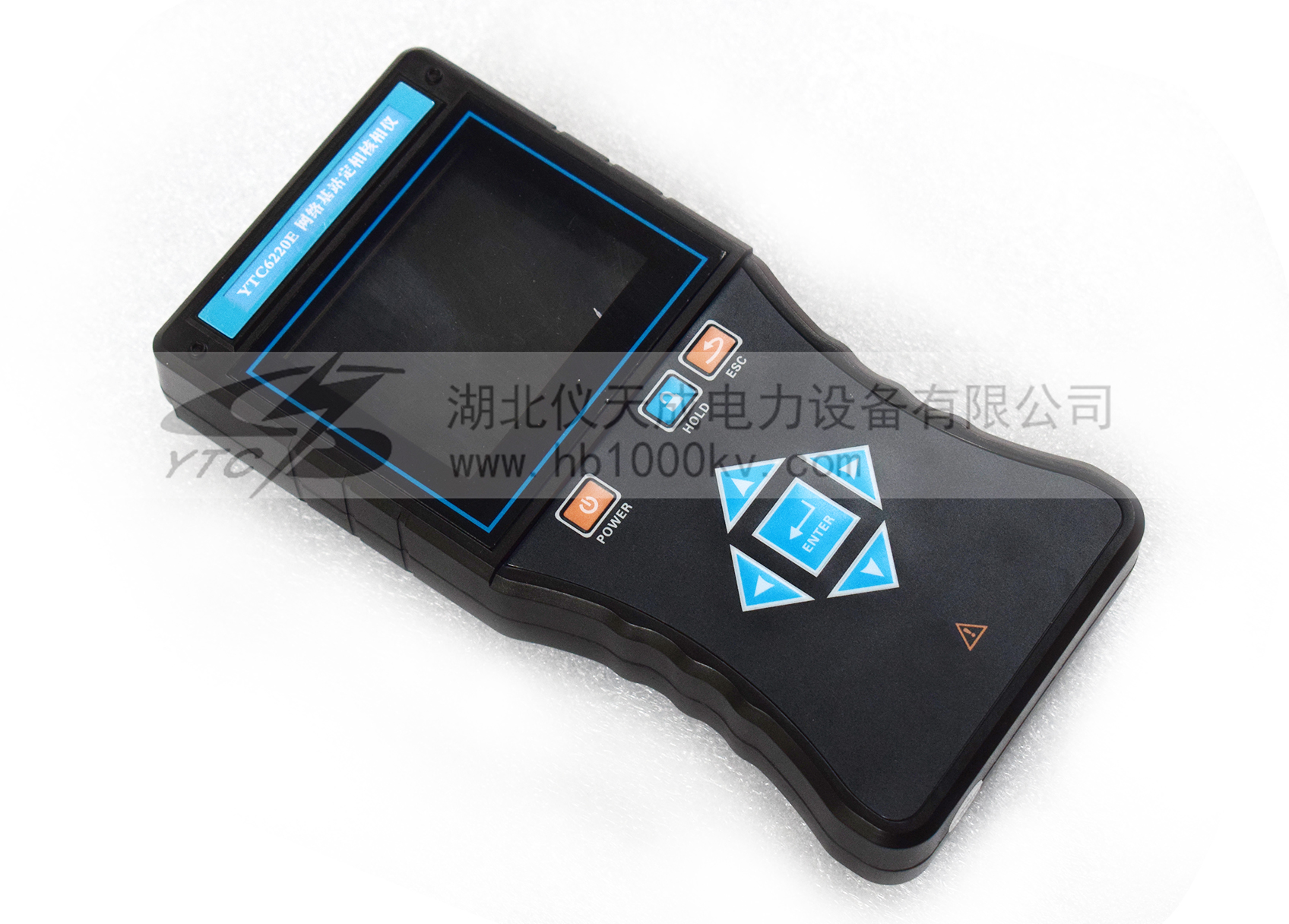

手持接收器：采用3.5寸真彩液晶屏設計，內置GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊，接收服務器發送的數據，也可以對采集器、基站抄表。接收器同屏顯示實時相位、頻率、電流等信息，具有“X信號正常、Y信號正常、A相、B相、C相、同相、異相”等語音提示，清晰直觀，不同功能的接收器顯示內容有差別。

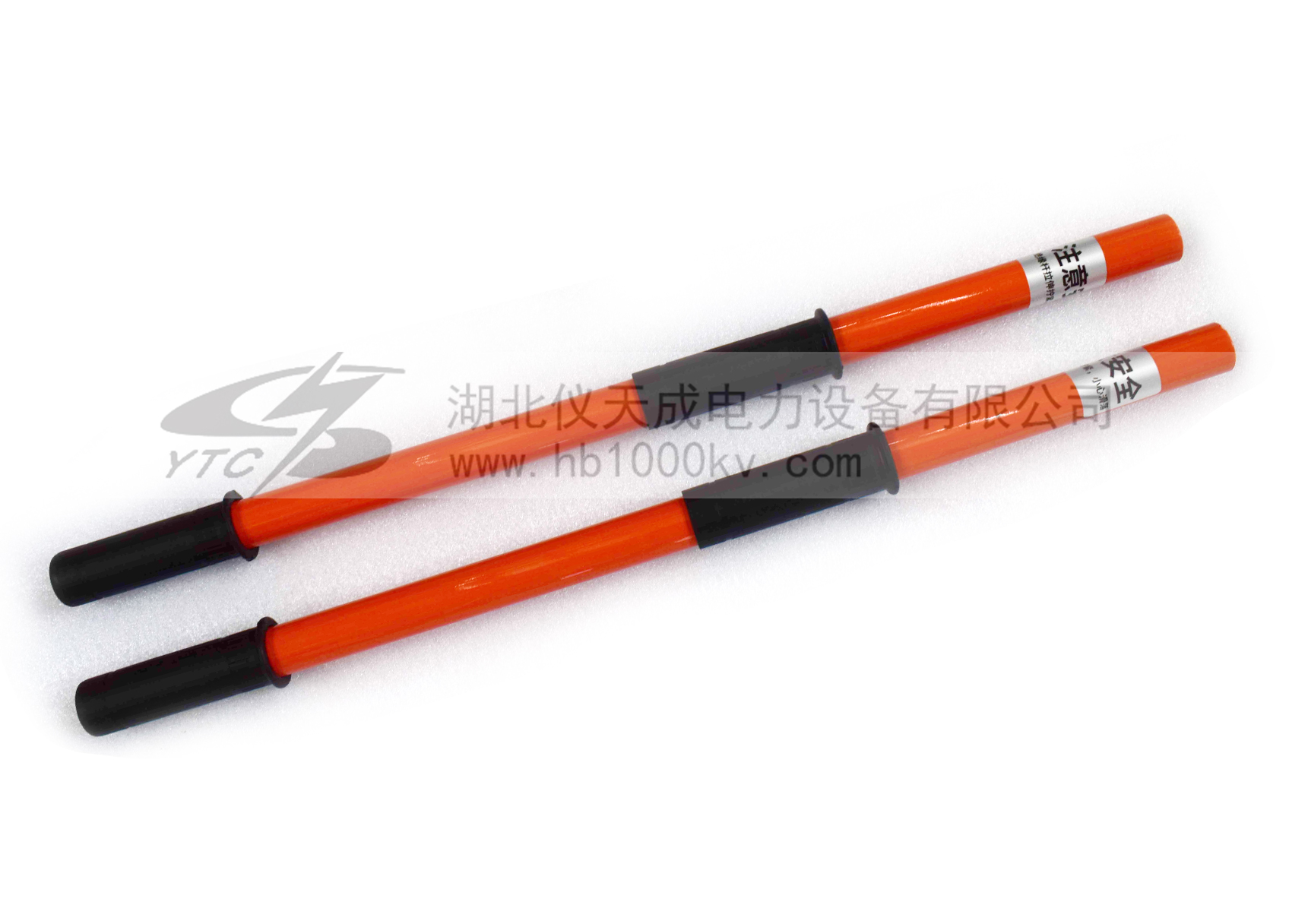

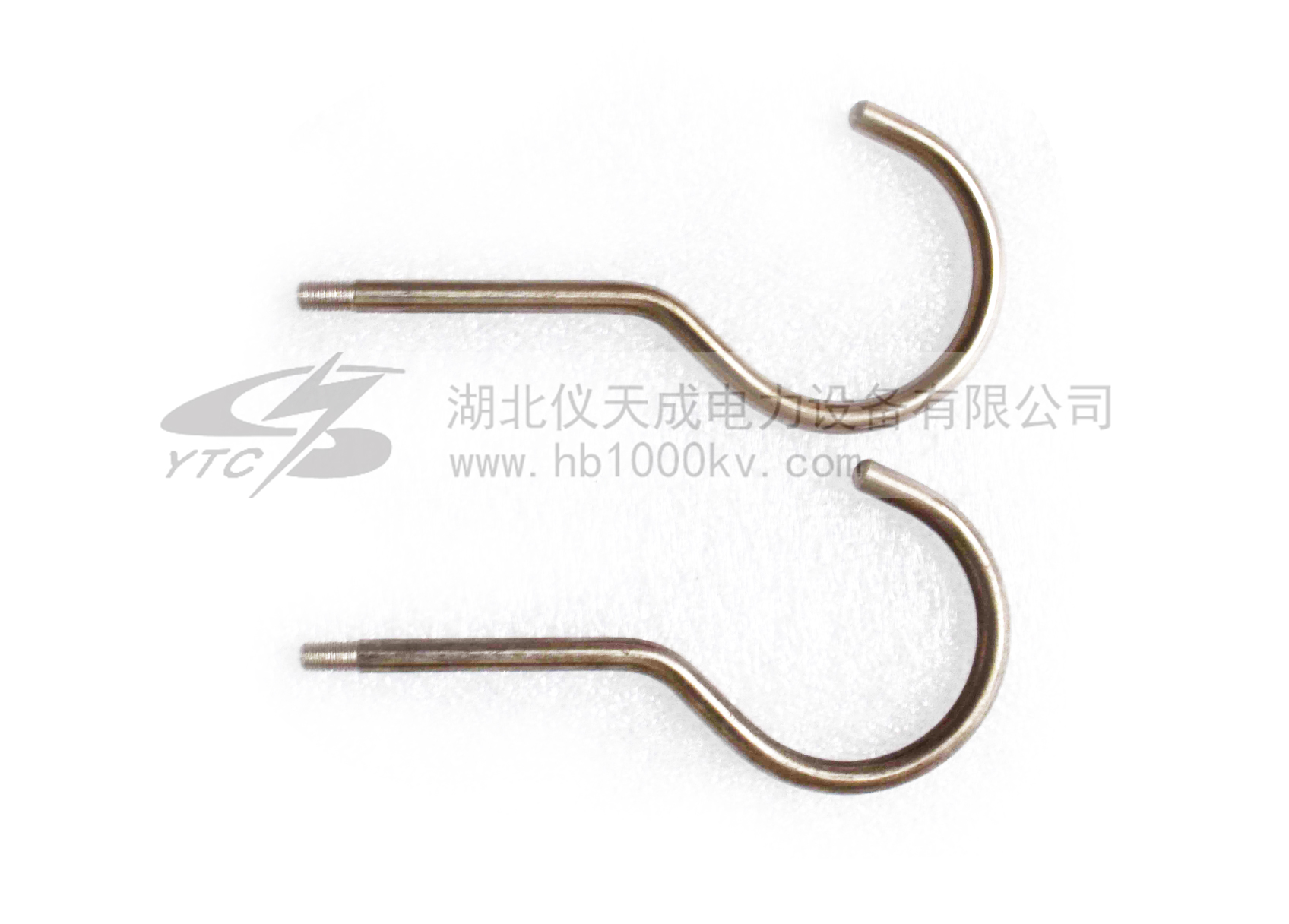

絕緣桿：伸縮絕緣桿，拉伸后長約3米，收縮后約0.6米，輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點，連接采集器，可以掛在線路中測試，也可以根據實際需要加長或減短絕緣桿的長度。

核相時： 空曠地面普通核相距離可達160m，衛星授時核相距離大于500km，能對1V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，安全可靠！

整套系統設備非常復雜，服務器、部分基站本公司協同國家電網、南方電網、中國移動等公司已建成。用戶只根據實際需要選購不同功能、不同數量的采集器、手持接收器、基站即可，基站同一管轄區內可以安裝3～5臺。這樣就完全實現電網參數智能化、網絡化、遠程在線遙感遙測的目的。

技術參數 TECHNICAL PARAMETERS

系統功能	網絡定相核相，地下室沒有任何通訊信號的場所定相核相，本地核相；電流、頻率、相位、相序、驗電等測試（根據需要選購測試電流功能的探測器）

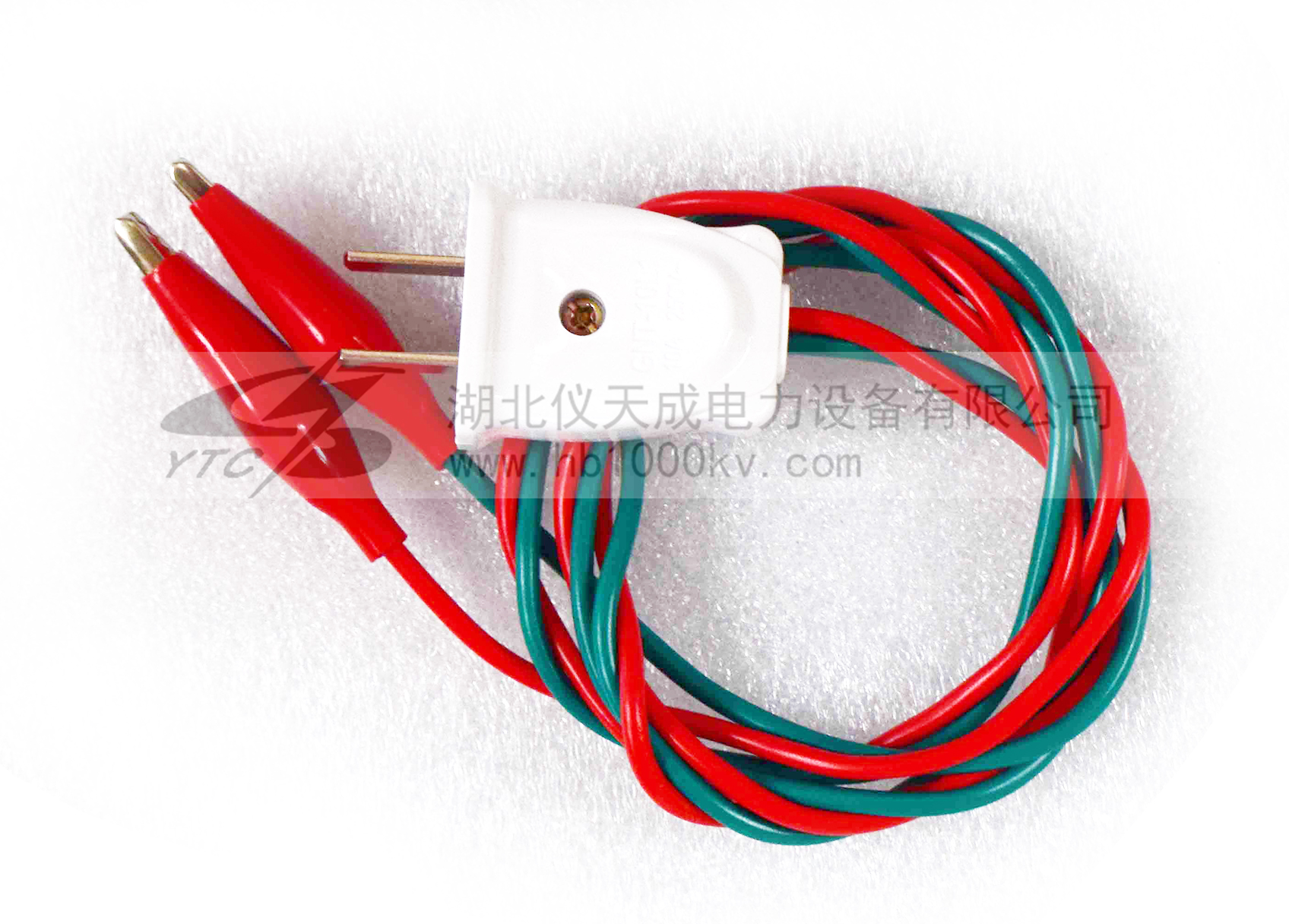

電源	基站：AC 380V （三相四線）

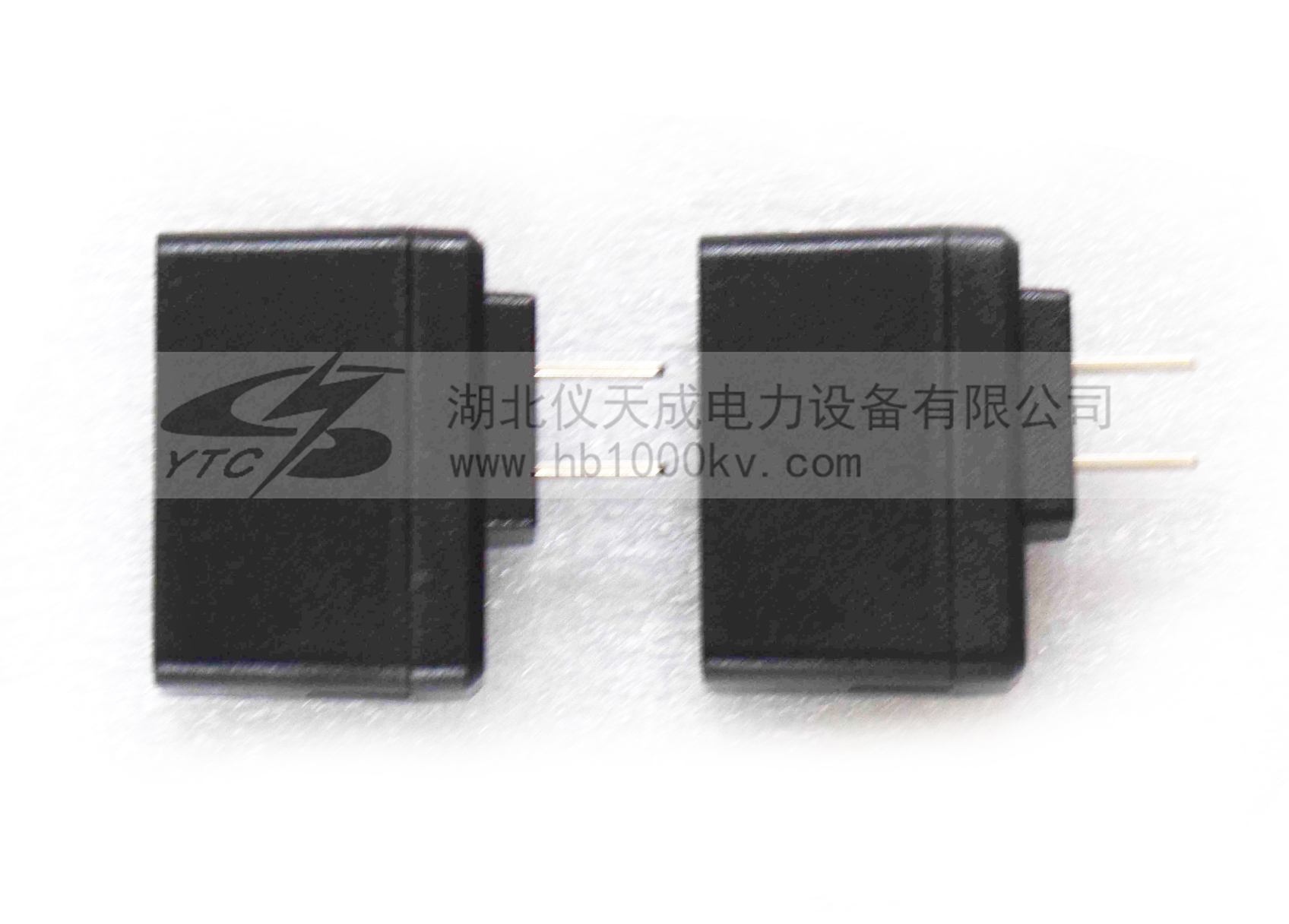

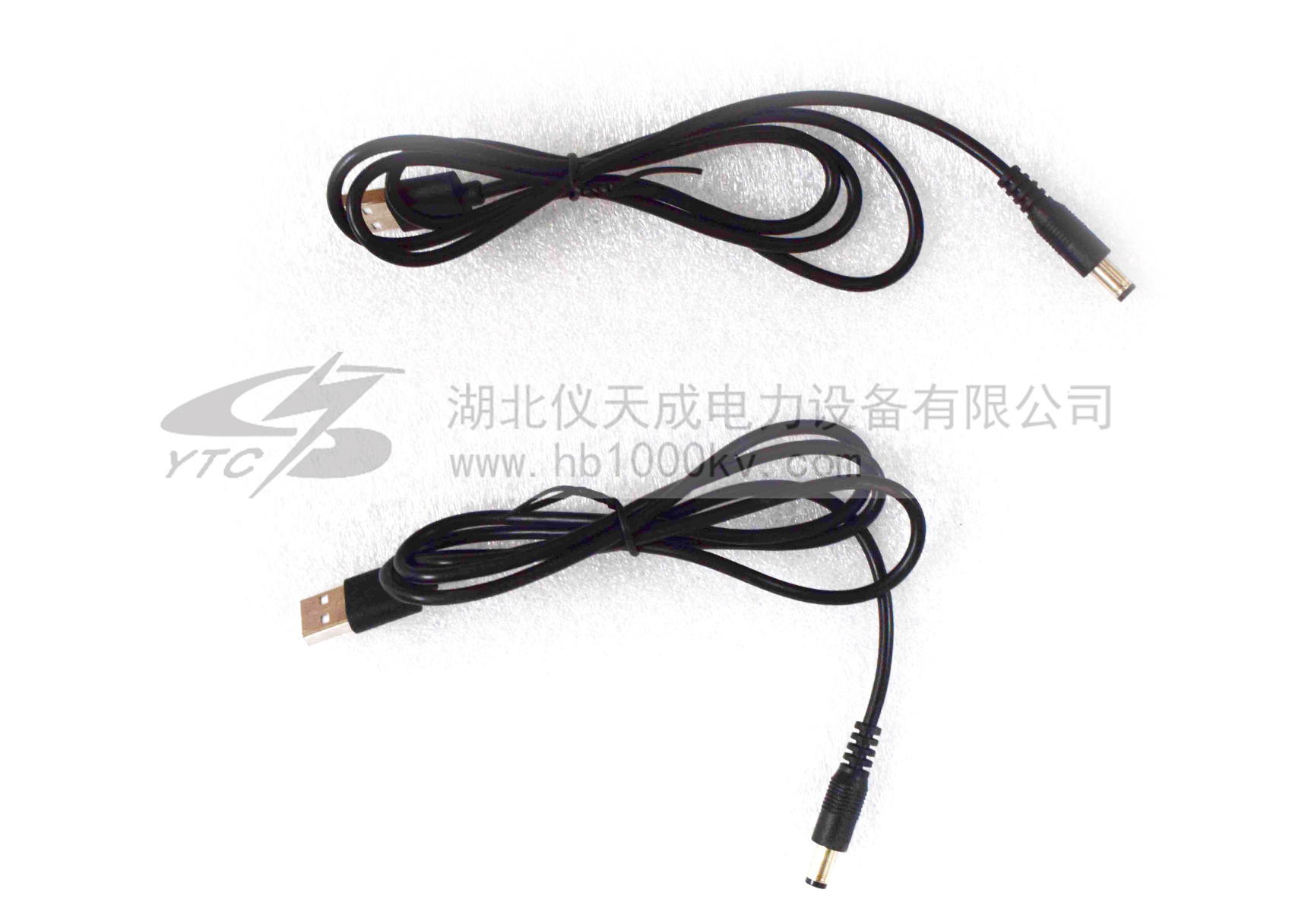

	接收器：7.4V可充鋰電池，連續工作約4小時
	探測端：3.7V可充鋰電池，連續工作約8小時
核相模式	基站定相核相模式、衛星授時模式、普通核相模式
電流測試	鉤式CT，內置柔性線圈檢測電流（選購電流功能的探測器）
電流采集器	一體化鉤式設計，可測試Φ168mm的導線，或Φ168mm×245mm的母排（選購）

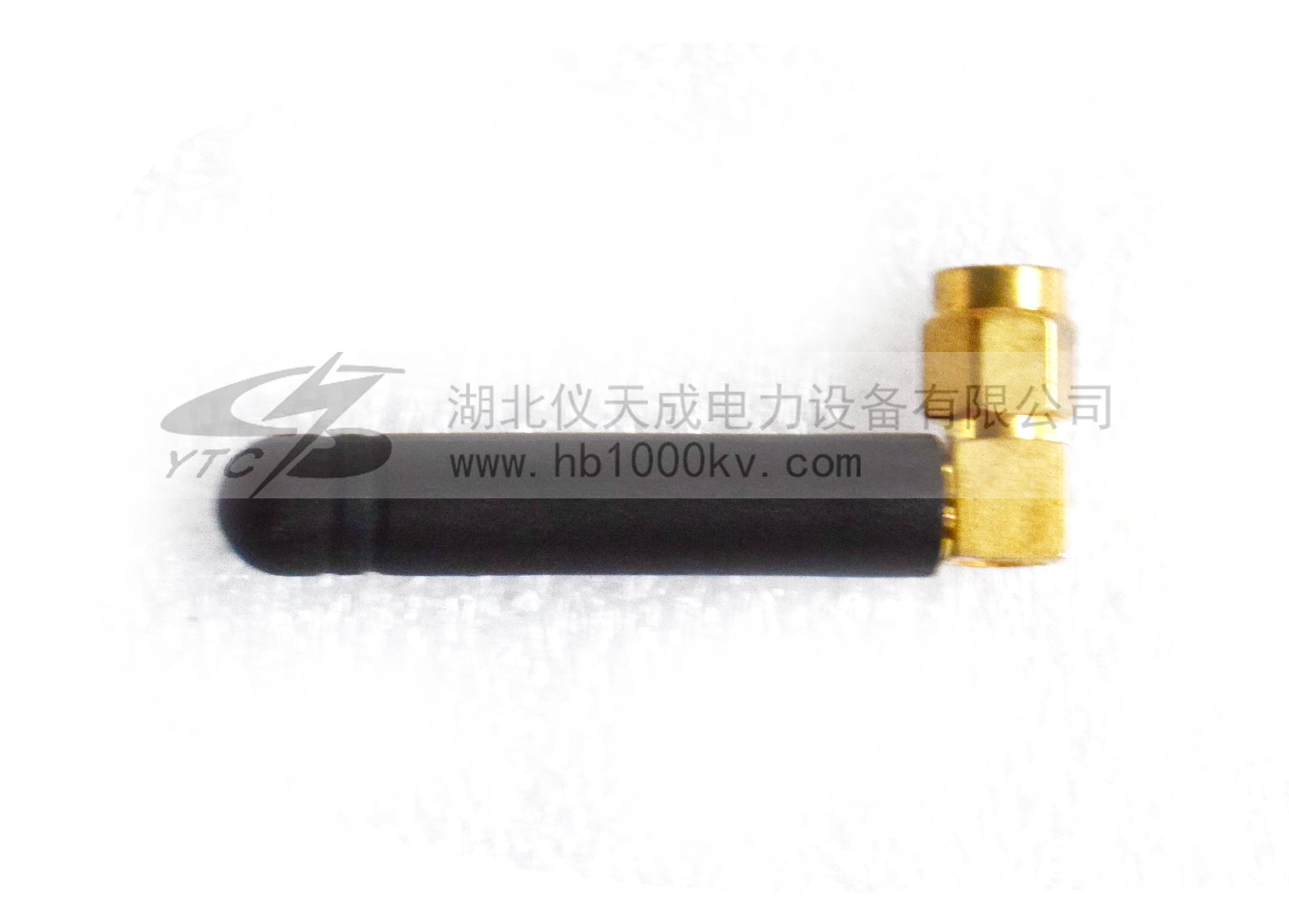

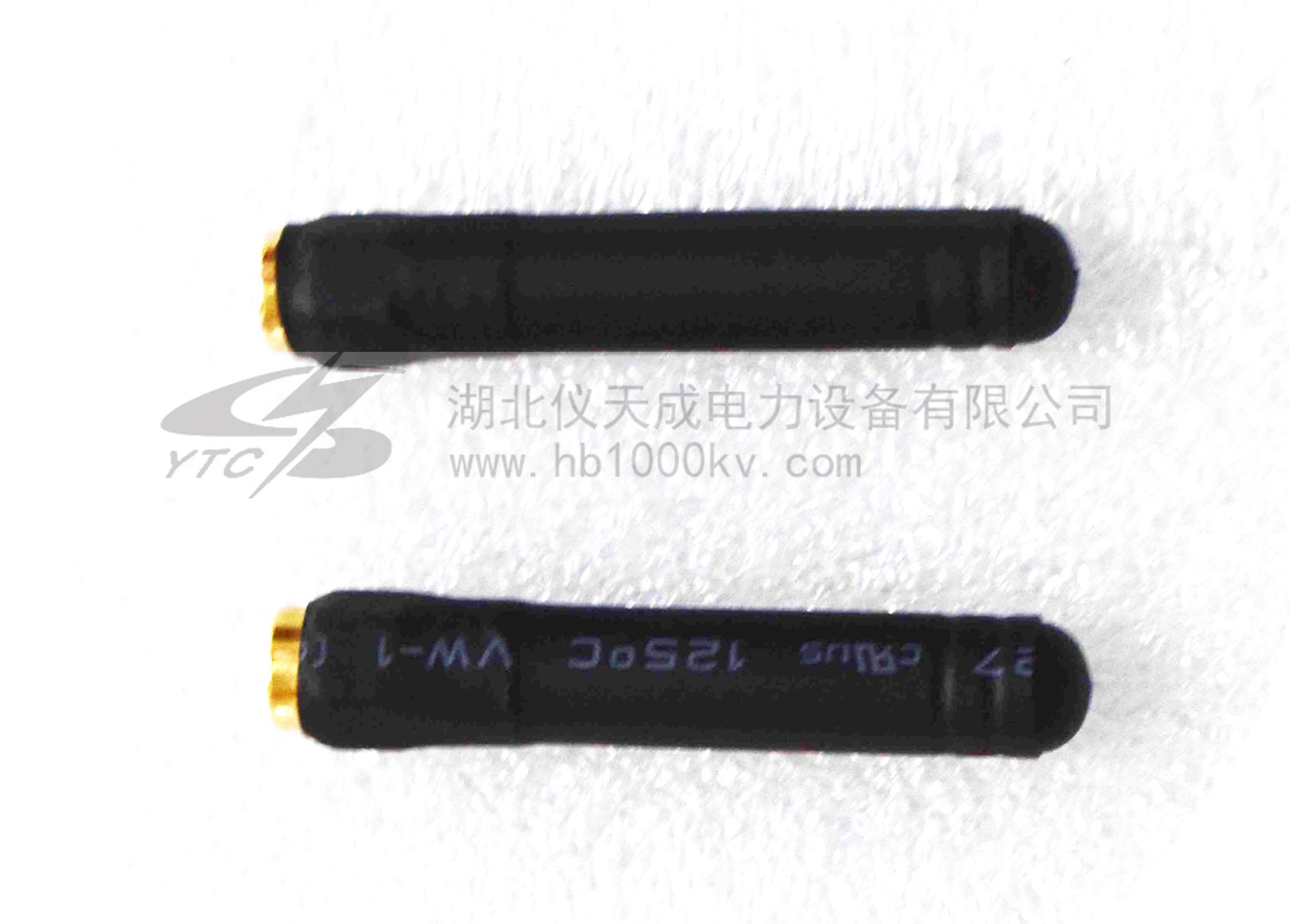

RF頻率	315MHz、433MHz無線傳輸
通訊方式	基站與服務器采用4G通訊，手持接收器與服務器采用4G通訊，接收器與采集器采用315MHz/433MHz無線通訊，確保網絡通訊安全穩定。
核相距離	衛星授時核相距離達500km以上
	本地核相距離約160m
	探測器與接收器通訊距離約80m
顯示模式	3.5寸真彩液晶屏顯示
量程	核相電壓等級：AC 1V～550kV
	相位：0°～360°
	電流：0～20000A（選購）
	頻率：45Hz～75Hz
分辨力	1°；0.01A（選購）；0.1Hz
精度(23℃±5℃，80%RH以下)	基站定相核相、衛星授時核相： ≤±10° （當基站或測量端的電網負荷率比較高時相位：≤±25°）
	普通核相：≤±10°
	電流：±2%
	頻率：≤±2Hz
相別定性	XY兩接收器顯示的實時相角差在330°～360°或0°～30°為同相或A相；在90°～150°異相或B相，在210°～270°為異相或C相
語音功能	A相、B相、 C相、X信號正常、Y信號正常等語音功能
持續核相時間	在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相
絕緣桿尺寸	拉伸后長約3m；收縮后長約1m

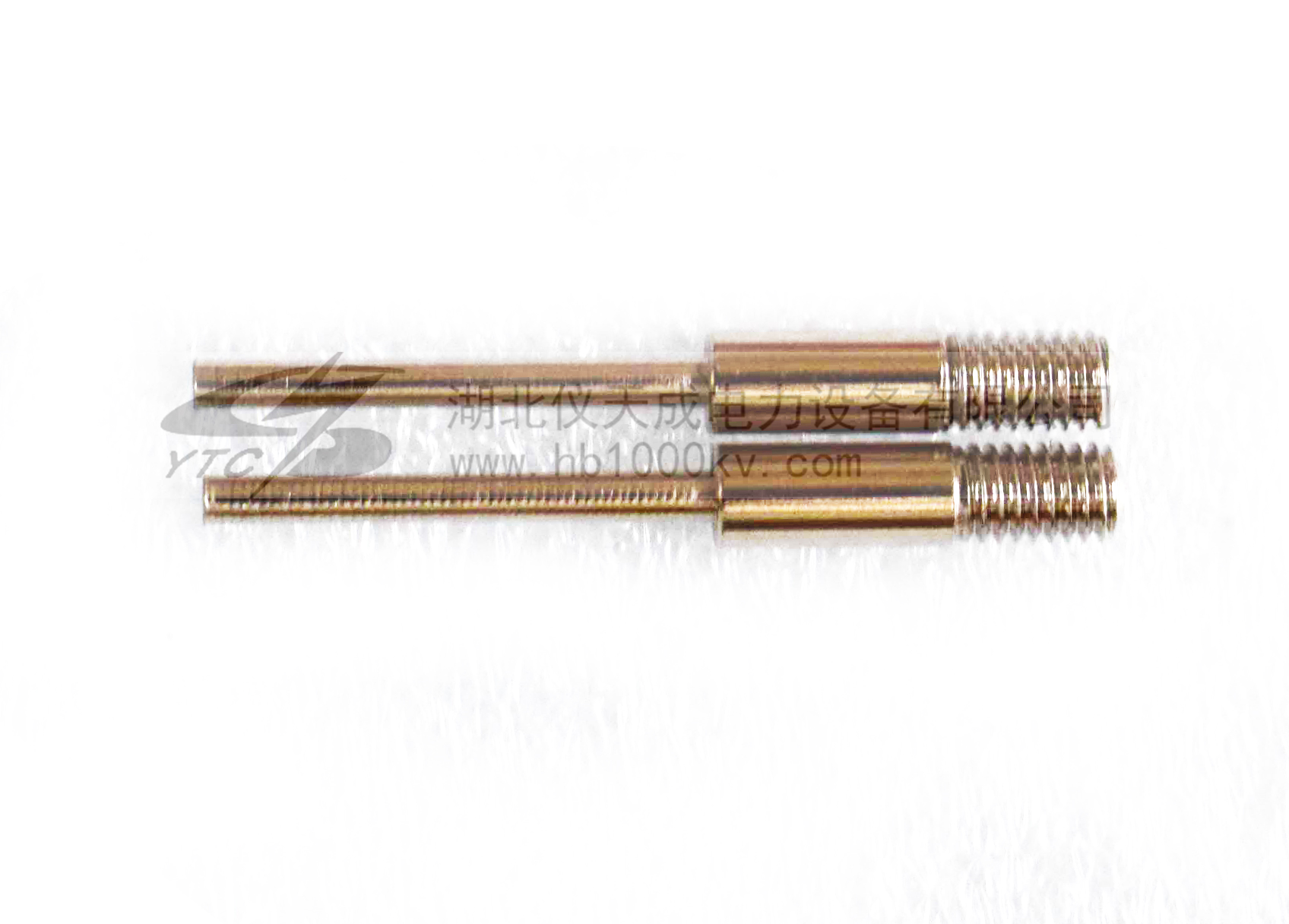

核相方式	接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)

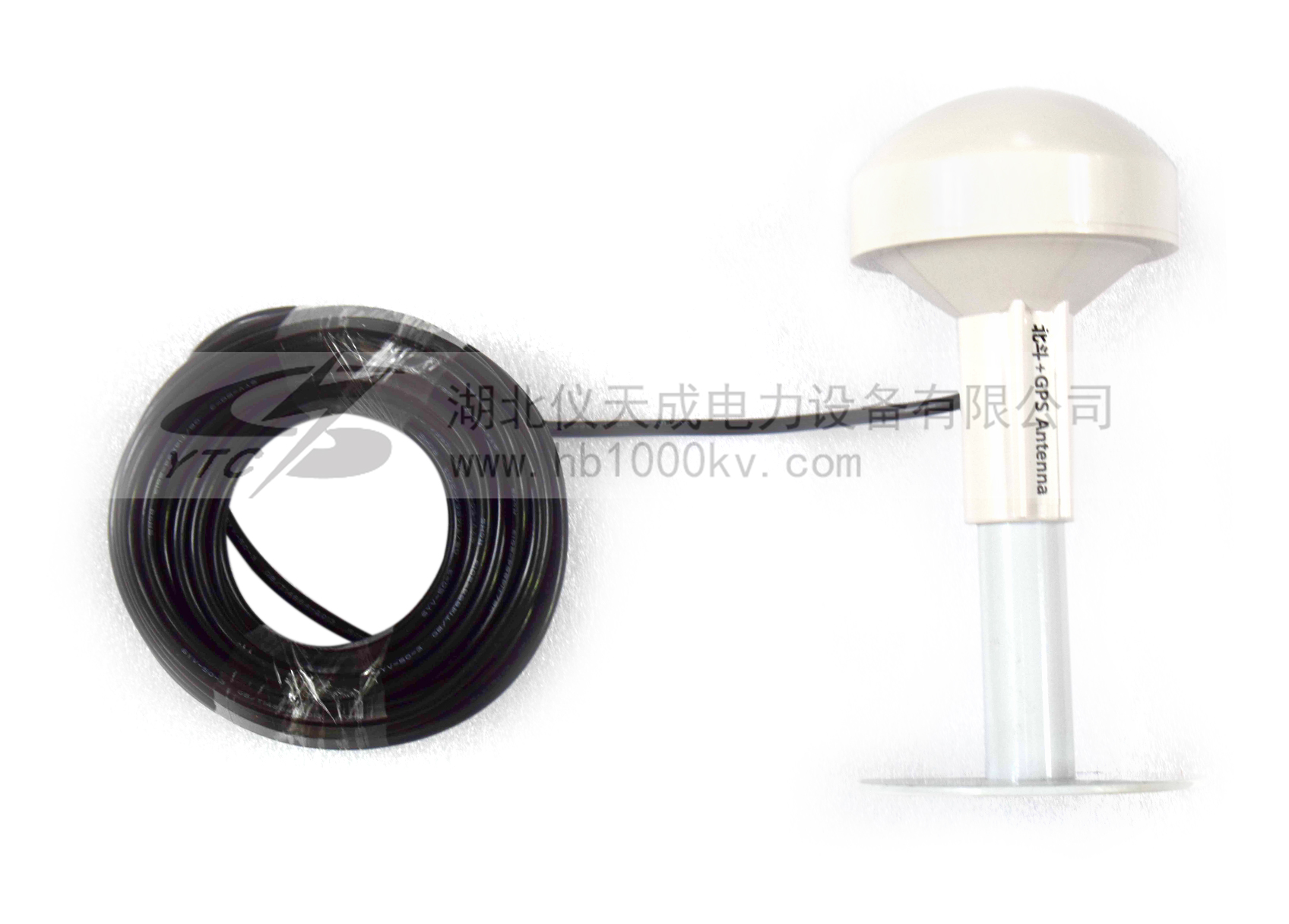

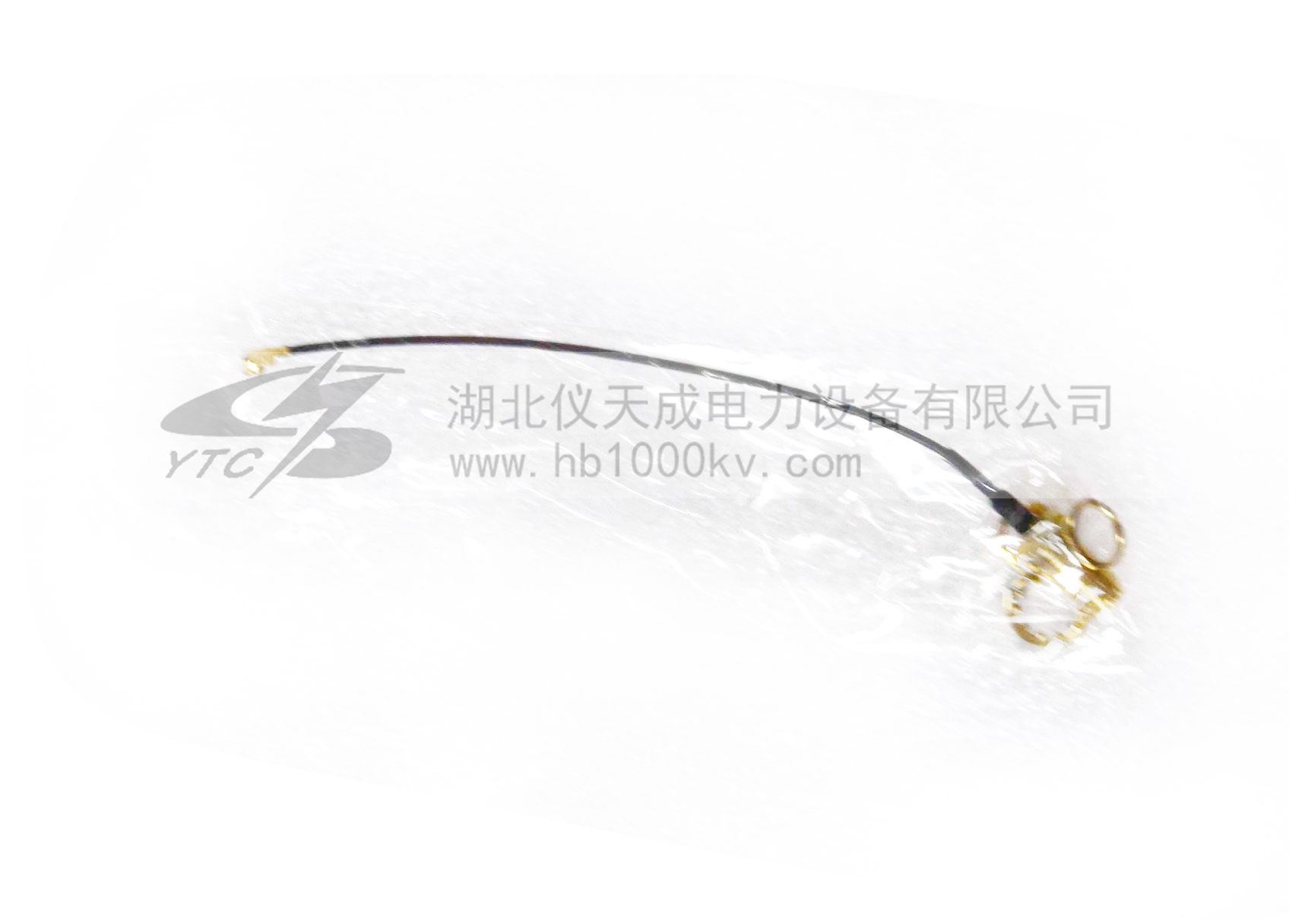

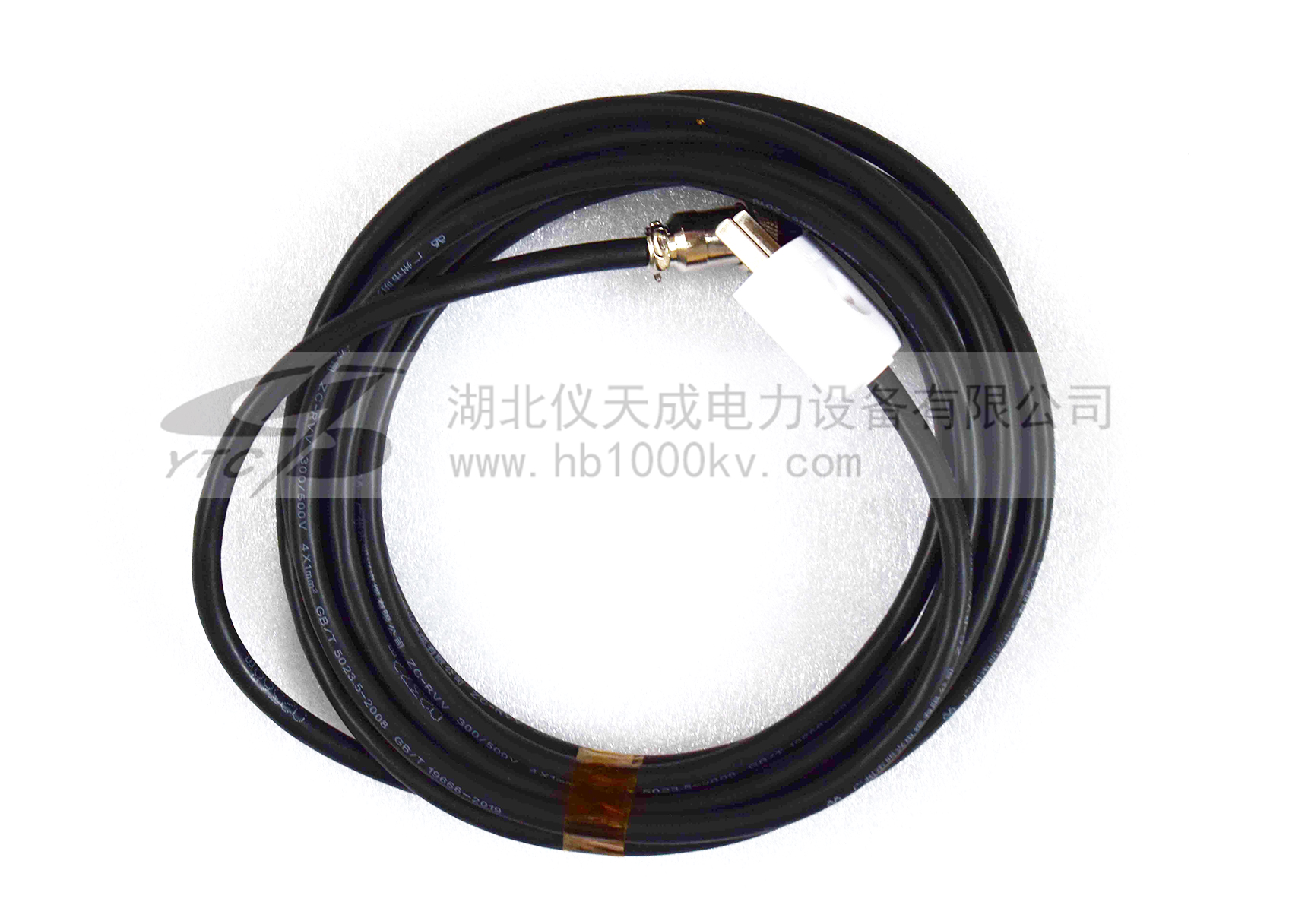

基站天線	GPS球形天線，線長5米；4G天線，線長5米
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
首次搜星時間	第一次開機搜星時間約3-5分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天，在四周空曠的場所搜索衛星。
衛星授時精度	小于30nS
儀表尺寸	基站：長寬厚300mm×200mm×85mm
	核相探測器：長寬厚145mm×60mm×48mm（單功能）
	電流探測器：長寬厚310mm×270mm×52mm（選購）
	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示	搜索衛星時動態顯示“----”符號
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
額定電流	探測器：35mA max；接收器：300mA max；基站：10mA max
電池電壓	當電池電壓低時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量	基站：1.6kg(含配件)
	探測器：205g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg
	總質量：12.6kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(外殼前后兩端之前)
	接收器：2000V/rms(外殼前后兩端之前)
結 構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
