高壓開關真空度測試儀的工作原理解析

返回 打印
來源:儀天成電力  時間:2018/10/12  閱讀:
        隨著中壓開關無油化浪潮的興起,真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來,由于生產工藝和現場使用環境方面的原因,有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏,有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。儀天成YTC3991高壓開關真空度測試儀擁有測試精度更高,穩定性更好,智能化程度更高的特點,并且可定量測量各種型號真空開關滅弧室內的真空度。本文就此儀器的工作原理做以下的講解。

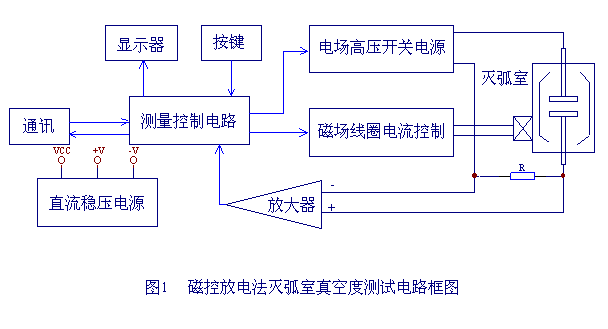

       整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為:由測量控制電路發出指令,由開關電源給磁場電容充電,通過控制電路監控,當磁場電容上的電壓達到預定值后,控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通,使滅弧室處于強電場、強磁場的狀態中,滅弧室開始放電,產生離子電流I,如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機,最后經運算由液晶顯示屏顯示測得的真空度值。
圖二(放電波形圖)
以上為儀天成YTC3991高壓開關真空度測試儀的基本工作原理。儀天成電力設備有限公司擁有十二年的行業生產經驗,售后服務有保障,本公司承諾,凡公司售出的產品,三月包換,三年質保,終身保修。
