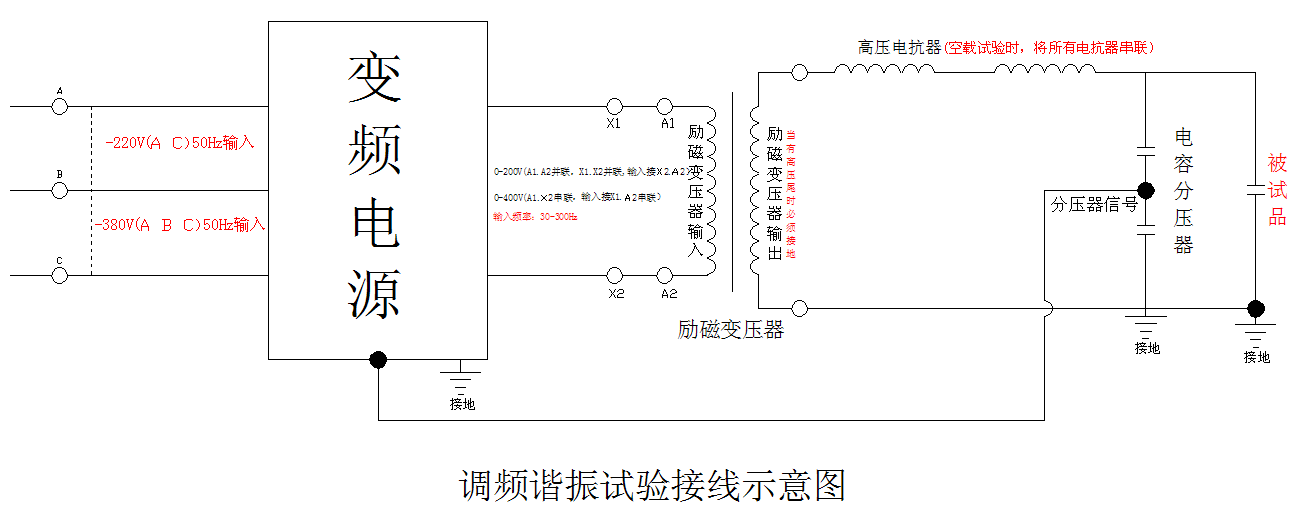

變頻串聯諧振試驗裝置的主要硬件

返回打印來源：儀天成電力時間：2018/03/20 閱讀：1045 次

變頻串聯諧振裝置主要針對220kV高壓套管、隔離開關的交流耐壓試驗， 220kV主變的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備，在電力試驗領域有著非常廣泛的應用，本文就以YTC850變頻串聯諧振耐壓試驗裝置為例，來簡單介紹變頻串聯諧振裝置的主要硬件組成部分。

一、變頻電源一臺：
額定功率：55kW；
輸入電壓：三相 380V或單相220V±5% 50Hz
輸出電壓：0～400V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～137.5A

二、高壓電抗器一套（共12臺）
額定工作電壓：105kV
額定工作電流：2.5A
額定電感量： 50H
連續工作時間：60min
溫升：小于65k
工作頻率：30~300Hz

三、激勵變壓器（一臺）
額定容量：55kVA
輸入電壓：400V
輸出電壓：15/30kV
輸出電流：3.7/1.83A

四、電容分壓器（一套）
自身電容量：500pF
額定電壓：500kV
工作頻率：30～300Hz
不確定度：1.5%
額定電壓: 500kV/500pF

五、測試線及附件壹套
變頻串聯諧振耐壓試驗裝置由于體積小、重量輕、測試過程安全可靠，同時工作模式可以為手動和全自動兩種，操作相對來說比較簡單，從面世以來一直深受廣大電力工作者的喜愛，是電力測試行業不可多得的一款儀器。

湖北儀天成電力設備有限公司
2018年3月20日
